德標法蘭
德標法蘭是工業管道上的連接件，標準是DIN系列DIN2527、2576、2674、2633、2566等，用于管端之間相互連接的必備附件，德標法蘭盤又叫法蘭凸緣盤或突緣。德標法蘭盤由法蘭、墊片及螺栓三者相互連接作為一組組合密封結構的可拆連接。
| 產品名稱： | 德標法蘭 | 產品型號： | DIN |
| 公稱通徑： | DN15～DN600 | 結構形式： | 圓形 |
| 公稱壓力： | PN16～PN25～PN40 | 連接方式： | 法蘭 |
| 適用溫度： | -196～+100℃～+650℃ | 制作方式： | 鑄造、鍛造 |
| 閥體材質： | 鑄鋼、碳鋼、鍛鋼、不銹鋼 | 制造標準： | 德標DIN2527、2576、2674、2633、2566 |
| 適用介質： | 水、蒸汽、燃?xì)?、氣體及腐蝕性液體等 | 生產廠家： | 上海凱利科閥門有限公司 |

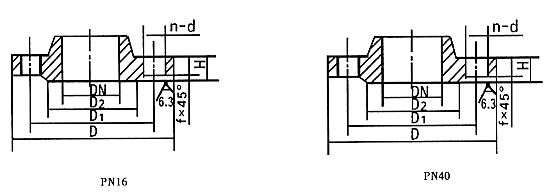

| 公稱通徑 | 外徑 | 螺栓孔中心圓直徑 | 連接凸出部分直徑 | 連接凸出部分高度 | 法蘭厚度 | 螺栓孔數量與直徑 | 螺栓直徑 |
| DN | D | D1 | D2 | f | H | n-d | M |
| 15 | 95 | 65 | 45 | 2 | 14 | 4-14 | 12 |
| 20 | 105 | 75 | 58 | 2 | 16 | 4-14 | 12 |
| 25 | 115 | 85 | 68 | 2 | 16 | 4-14 | 12 |
| 32 | 140 | 100 | 78 | 2 | 18 | 4-18 | 16 |
| 40 | 150 | 110 | 88 | 2 | 18 | 4-18 | 16 |
| 50 | 165 | 125 | 102 | 3 | 20 | 4-18 | 16 |
| 65 | 185 | 145 | 122 | 3 | 20 | 4-18 | 16 |
| 80 | 200 | 160 | 138 | 3 | 22 | 8-18 | 16 |
| 100 | 220 | 180 | 158 | 3 | 24 | 8-18 | 16 |
| 125 | 250 | 210 | 188 | 3 | 26 | 8-18 | 16 |
| 150 | 285 | 240 | 212 | 3 | 26 | 8-22 | 20 |
| 200 | 340 | 295 | 268 | 3 | 30 | 8-22 | 20 |
| 250 | 405 | 355 | 320 | 3 | 32 | 8-26 | 24 |
| 公稱通徑 | 外徑 | 螺栓孔中心圓直徑 | 連接凸出部分直徑 | 連接凸出部分高度 | 法蘭厚度 | 螺栓孔數量與直徑 | 螺栓直徑 |
| DN | D | D1 | D2 | f | H | n-d | M |
| 15 | 95 | 65 | 45 | 2 | 16 | 4-14 | 12 |
| 20 | 105 | 75 | 58 | 2 | 18 | 4-14 | 12 |
| 25 | 115 | 85 | 68 | 2 | 18 | 4-14 | 12 |
| 32 | 140 | 100 | 78 | 2 | 18 | 4-18 | 16 |
| 40 | 150 | 110 | 88 | 2 | 18 | 4-18 | 16 |
| 50 | 165 | 125 | 102 | 3 | 20 | 4-18 | 16 |
| 65 | 185 | 145 | 122 | 3 | 22 | 8-18 | 16 |
| 80 | 200 | 160 | 138 | 3 | 24 | 8-18 | 16 |
| 100 | 235 | 190 | 162 | 3 | 24 | 8-22 | 20 |
| 125 | 270 | 220 | 188 | 3 | 26 | 8-26 | 24 |
| 150 | 300 | 250 | 218 | 3 | 28 | 8-26 | 24 |
| 200 | 375 | 320 | 285 | 3 | 34 | 12-30 | 27 |
| 250 | 450 | 385 | 345 | 3 | 38 | 12-33 | 30 |
聲明：【德標法蘭】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的德標法蘭產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
