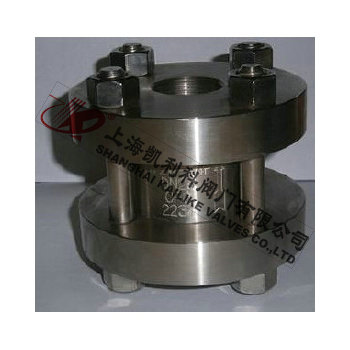

H72H、H72Y對夾式高壓止回閥適用于公稱壓力PN16.0MPa~32.0MPa；工作溫度-196~540℃的各種管路上，用于防止介質倒流。通過選用不同的材質，H72型對夾式高壓止回閥可適用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。
| 產品名稱： | 對夾式高壓止回閥 | 產品型號： | H72H、H72Y |
| 公稱通徑： | DN15～DN200 | 結構形式： | 立式 |
| 公稱壓力： | 16.0MPa～32.0MPa | 連接方式： | 法蘭 |
| 適用溫度： | -29ºC～+425ºC | 驅動方式： | 介質推動 |
| 閥體材質： | 鍛鋼、鑄鋼、不銹鋼 | 標準： | 國標GB、德國DIN、美國API、ANSI |
| 適用介質： | 水、油、蒸汽、氣體、液體 | 生產廠家： | 上海凱利科閥門有限公司 |
| 型號 |
公稱壓力 PN（MPa） |
試驗壓力p（MPa） |
工作壓力 p/MPa |
工作溫度 /℃ |
工作介質 | |
| 殼體 | 密封 | |||||
| H72Y-160 | 16 | 24 | 16 | 16 | ≤200 | 氮、氫、銅按、氨氣、堿液 |
| H72Y-320 | 32 | 48 | 32 | 32 | ||
| H72W-220R | 22 | 33 | 22 | 22 | 尿素、甲胺 | |
| H72W-320R | 32 | 48 | 32 | 32 | ||
| 零件名稱 | 閥座、閥瓣 | 閥蓋 | 閥體 | O形圈 |
| H72Y-160 H72Y-320 | 鉻鋼 | 碳鋼 | 鉻鋼 | 氟26-41橡膠 |
| H72W-220R H72W-320R | 鉻鎳鉬不銹 | — | ||
| 公稱通徑 | 尺寸 |
重量 (kg) |
|||||
| D | D1 | d | M | L | L1 | ||
| 10 | 95 | 42 | 10 | M24 | 60 | 155 | 3.4 |
| 15 | 95 | 42 | 12 | M24 | 60 | 158 | 4.1 |
| 25 | 105 | 50 | 15 | M33 | 65 | 163 | 6.9 |
| 32 | 115 | 62 | 25 | M42 | 80 | 180 | 8.0 |
| 40 | 165 | 88 | 32 | M52 | 90 | 230 | 15 |
| 50 | 165 | 88 | 39 | M64 | 115 | 265 | 27 |
| 365 | 200 | 116 | 53 | M80 | 140 | 315 | 49 |
| 80 | 225 | 138 | 60 | M100 | 160 | 360 | 88 |
| 100 | 260 | 160 | 76 | M125 | 180 | 420 | 91 |
| 125 | 300 | 195 | 90 | M155 | 200 | 460 | 115 |
| 150 | 330 | 212 | 120 | M175 | 220 | 500 | 145 |
| 200 | 400 | 250 | 176 | M215 | 240 | 570 | 160 |
|
公稱通徑 DN（mm） |
尺寸 |
重量 (kg) |
|||||
| D | D1 | d | M | L | L1 | ||
| 10 | 95 | 42 | 10 | M24 | 60 | 155 | 3.4 |
| 15 | 105 | 50 | 12 | M33 | 65 | 158 | 4.5 |
| 25 | 115 | 62 | 23 | M42 | 80 | 180 | 7.3 |
| 32 | 135 | 70 | 29 | M48 | 90 | 200 | 8.7 |
| 40 | 165 | 88 | 34 | M52 | 115 | 255 | 17 |
| 50 | 200 | 116 | 53 | M80 | 140 | 300 | 30 |
| 65 | 225 | 138 | 60 | M100 | 160 | 345 | 56 |
| 80 | 260 | 160 | 68 | M125 | 180 | 410 | 92 |
| 100 | 300 | 195 | 85 | M155 | 200 | 470 | 109 |
| 125 | 330 | 212 | 120 | M175 | 220 | 510 | 135 |
| 150 | 400 | 250 | 135 | M215 | 240 | 570 | 160 |
| 200 | 480 | 320 | 176 | M265 | 280 | 670 | 180 |
聲明：【H72H,H72Y對夾式高壓止回閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的H72H,H72Y對夾式高壓止回閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
