刀型閘閥工作原理（圖）
今天我們來了解一下刀型閘閥的工作原理及性能標準特點（圖）
刀型閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，刀型閘閥只能作全開和全關，不能作調節和節流。閘板有兩個密封面，通常為 50，楔式刀型閘閥的閘板可以做成一個整體，叫做剛性閘板；也可以做成能產生微量變形的閘板，以改善其工藝性，彌補密封面角度在加工過程中產生的偏差，這種閘板叫做彈性閘板。刀型閘閥關閉時，密封面可以只依靠介質壓力來密封。大部分刀型閘閥是采用強制密封的，即閥門關閉時，要依靠外力強行將閘板壓向閥座，以保證密封面的密封性。
刀型閘閥性能
1、閥門控制可做就地和遠程控制，還可以按照用戶的要求實現遠程位置顯示及遠程集控。
2、重量輕：本體采用碳鋼制成，重量較傳統閘閥重量減輕約20%-30%，安裝維修方便。
3、使用該閥門能提高輸送管路系統的關閉密封性能，最大限度地杜絕泄漏，對提高生產效率，保護環境將起到積極的推進作用。
4、密封面采用高耐磨，耐腐蝕陶瓷材料，采用鑲嵌技術，耐腐蝕性高，耐磨性好，從而使得閥門壽命長，性價比較普通閥門提高10倍。
刀型閘閥特點
1、 提升式的閘板密封面，可刮除密封面上的粘著物，自動清理雜物。
2、 不銹鋼閘板可防止腐蝕引起的密封泄漏。
3、 硬質全金密封面能保證密封耐磨性能和要求。
4、 閥體密封面沒有凹槽，不產生積留物，能保證開啟靈活。
5、 短結構長度，可節省原料、安裝空間也有效支持管道強度。
6、 科學的上密封填料函設計，使上密封安全有效，經久耐用。
7、 三角形的支架節省原材料，保證需要的力學性能。
8、 閥體上的導向塊使閘板正確運動，四個擠壓塊保證閘板有效密封。
9、 閥體加強筋設計提高閥體的強度。
10、 不銹鋼閥桿經久耐用，雙頭螺栓使啟閉更為迅速。
11、 可任意選用驅動機構。
12、 150以上口徑，采用全封閉結構，更能有效開啟和防止泄漏。
13、 氟橡膠密封面能達到密封效果,提高使用溫度。
14、 橡膠密封面直接硫化在閥體內,不會脫落。
刀型閘閥維護
1、手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞。
2、雙閘板閘閥應垂直安裝（即閥桿處于垂直位置, 手輪在頂部 ）。
3、帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力 ）。
4、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
5、如果閥門經常開關使用, 每月至少潤滑一次 。
刀型閘閥執行標準
1、殼體材料的壓力-溫度等級按GB9131的規定。
2、閥體的結構長度和極限偏差按GB/T 15188.2的規定
3、法蘭連接尺寸和密封面型式有特殊要求在訂貨中注明。
4、閥桿和閥桿螺母采用梯形螺紋，其基本尺寸和公差按GB 5796.1～5796.4的規定。
5、支架與驅動裝置的連接尺寸按GB 12222的規定。
6、閥體采用WCB材料，按GB12229的規定。
7、閘板采用奧氏體不銹鋼（SS304）材料，按GB 12220、GB4237的規定。
8、閥桿采用1Cr13、2Cr13的材料，按GB12220的規定。
9、支架和填料壓蓋采用碳素鋼（WCB）材料，按GB12229的規定。
10、閥桿螺母采用銅合金（ZCuZn38Mn2Pb2、ZCuSn5Pb5Zn5）,按GB 12225的規定。
11、上密封件（填料）采用石墨石棉繩。
12、殼體試驗和密封試驗按GB/T 13927的規定。
13、對有效密封性能要求的，密封試驗的泄漏按1×mm/s計算。
14、煤氣閘閥清潔要求按JB/T 7748的規定。
15、涂漆的顏色按JB 106的規定。
16、煤氣閘閥的包裝、貯存、運輸和質量保證按JB/T 7928的規定。
17、殼體壓力：1.5MPa,密封壓力：1.1壓力，適用溫度：425℃，適用介質：污水，煤氣、紙漿等。
刀型閘閥安裝及使用說明
1. 刀型閘閥安裝前須檢查閥門腔內和密封面等部位，不允許有污物或砂粒附著；
2. 各連接部位螺栓，要求均勻擰緊；
3. 檢查填料部位要求壓緊，既保證填料的密封性，也要保證閘板開啟靈活；
4. 用戶在安裝閥門前，必須校對閥門型號，連接尺寸及注意介質流向，保證與閥門要求一致性；
5. 用戶在安裝閥門時，必須預留閥門驅動的必要空間；
6. 驅動裝置的接線須按線路圖進行；
7. 刀閘閥必須定期保養，不得隨意碰撞及擠壓，以免影響密封。
PZ73TC陶瓷刀型閘閥
PZ73TC陶瓷刀型閘閥其應用范圍非常廣泛，從礦山、電廠的選煤、排矸、排渣，到城市的污水處理；從水泥、造紙廠的漿液輸送，到食品、衛生、醫藥等專業管道。

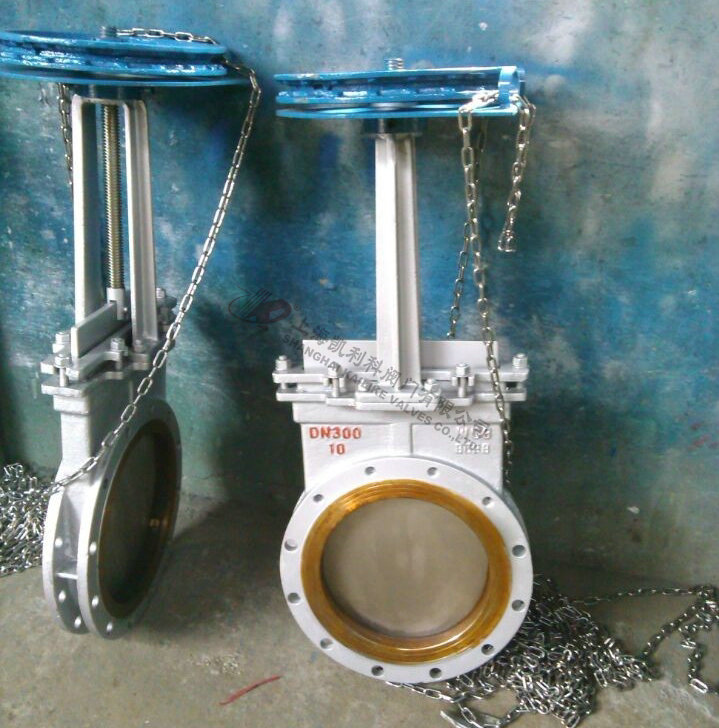

PZL73H,PZL73X鏈輪刀型閘閥
PZL73H/PZL73X鏈輪刀型閘閥其應用范圍非常廣泛，從礦山、電廠的選煤、排矸、排渣，到城市的污水處理；從水泥、造紙廠的漿液輸送，到食品、衛生、醫藥等專業管道。
PZ573H,PZ573X傘齒輪刀型閘閥
PZ573H/PZ573X傘齒輪刀型閘閥其應用范圍非常廣泛，從礦山、電廠的選煤、排矸、排渣，到城市的污水處理；從水泥、造紙廠的漿液輸送，到食品、衛生、醫藥等專業管道。

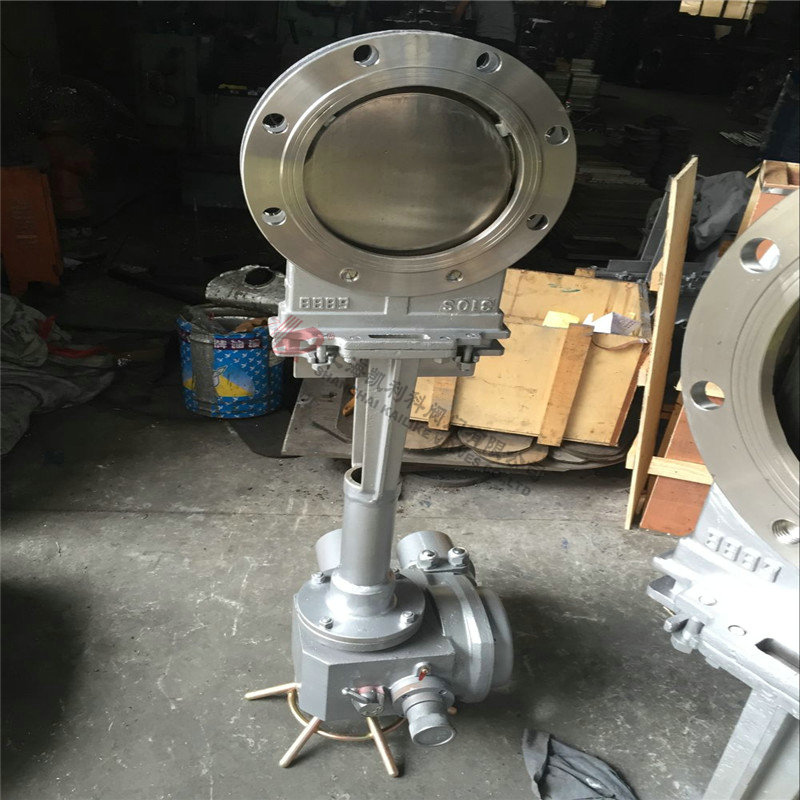

DMZ73H,DMZ73X暗桿刀型閘閥
DMZ73H/DMZ73X暗桿刀型閘閥其應用范圍非常廣泛，從礦山、電廠的選煤、排矸、排渣，到城市的污水處理；從水泥、造紙廠的漿液輸送，到食品、衛生、醫藥等專業管道。超薄設計的刀型閘閥以其

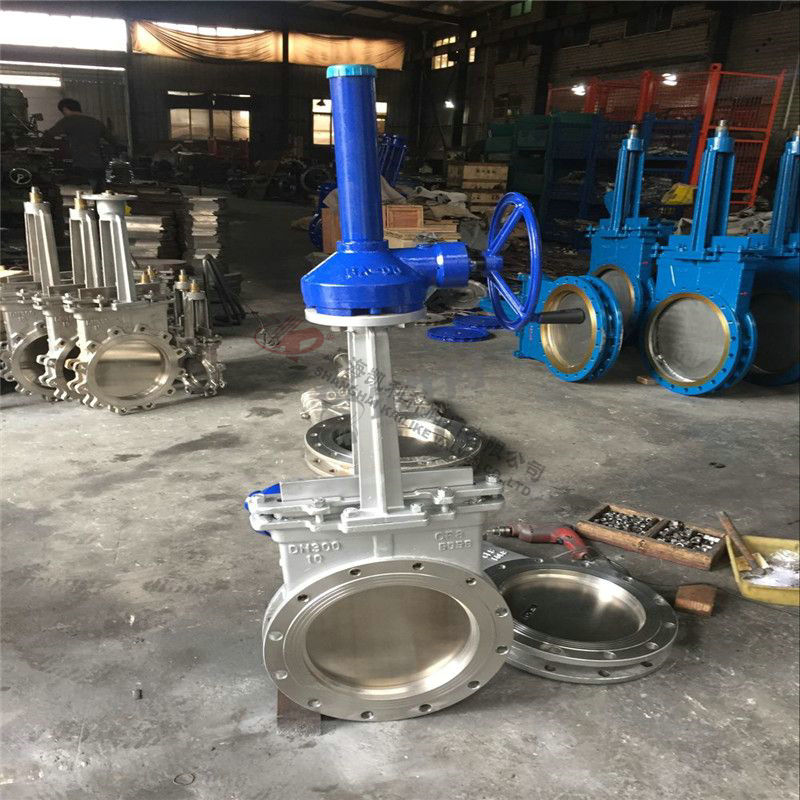

PZ573H,PZ573X傘齒輪對夾式刀型閘閥
PZ573H/PZ573X傘齒輪對夾式刀型閘閥其應用范圍非常廣泛，從礦山、電廠的選煤、排矸、排渣，到城市的污水處理；從水泥、造紙廠的漿液輸送，到食品、衛生、醫藥等專業管道。

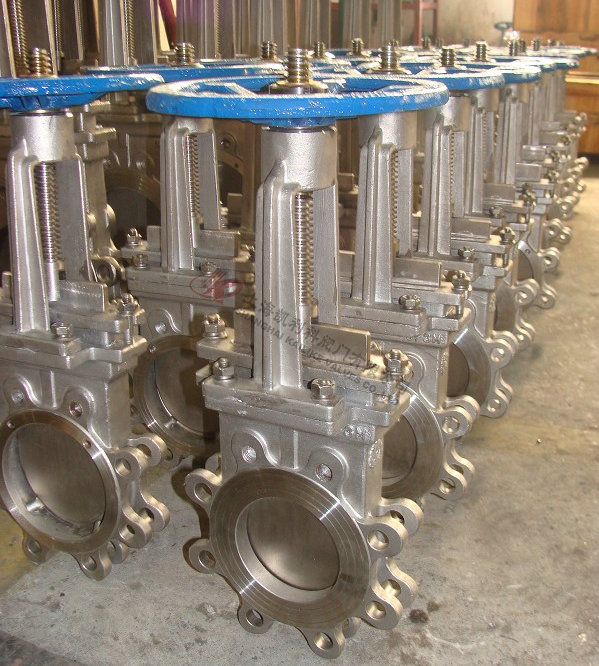

PZ73H,PZ73X手動刀型閘閥
PZ73H/PZ73X手動刀型閘閥其應用范圍非常廣泛，從礦山、電廠的選煤、排矸、排渣，到城市的污水處理；從水泥、造紙廠的漿液輸送，到食品、衛生、醫藥等專業管道。

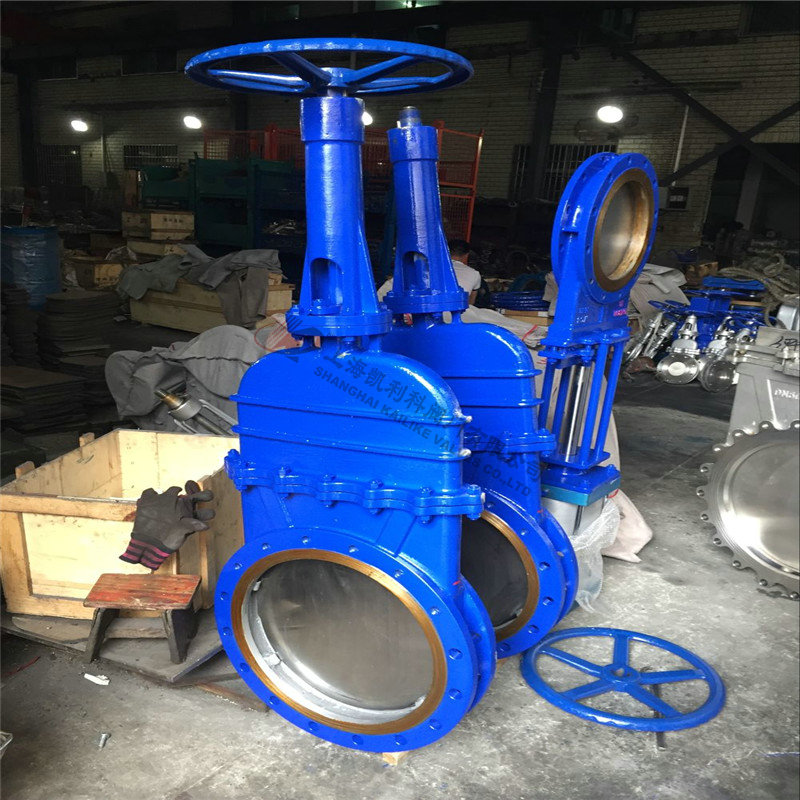

PZ73H,PZ73X刀型閘閥
PZ73H/PZ73X刀型閘閥其應用范圍非常廣泛，從礦山、電廠的選煤、排矸、排渣，到城市的污水處理；從水泥、造紙廠的漿液輸送，到食品、衛生、醫藥等專業管道。

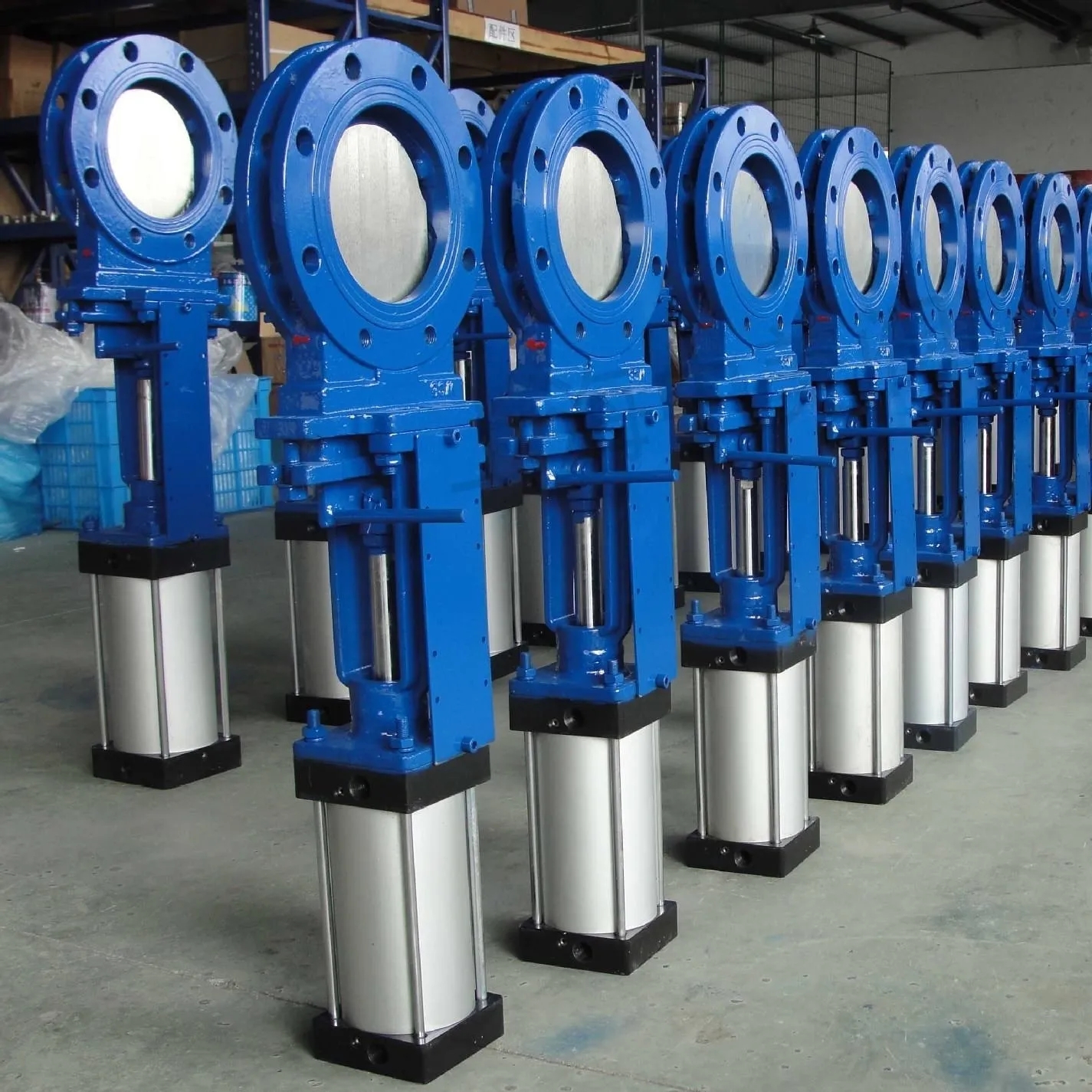

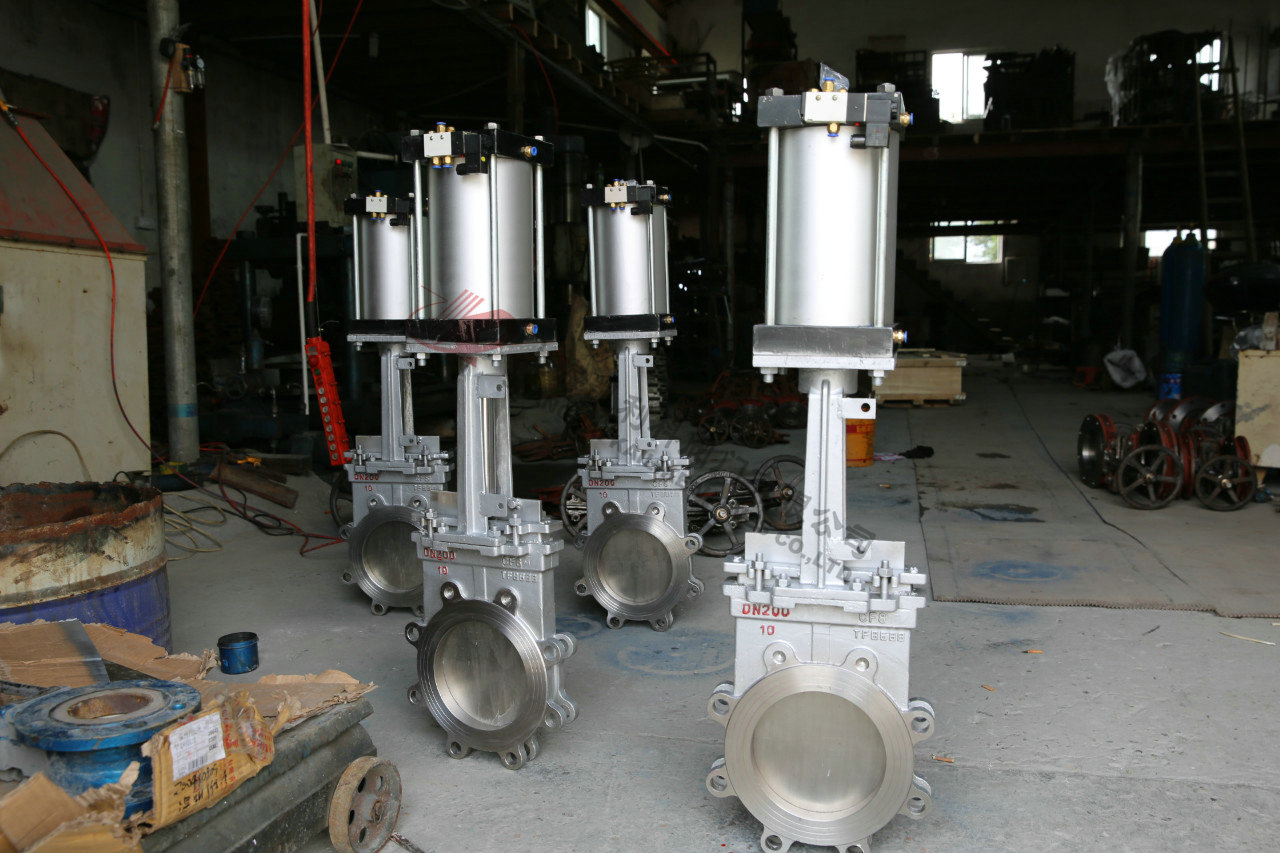

PZ673H,PZ673X氣動刀型閘閥
