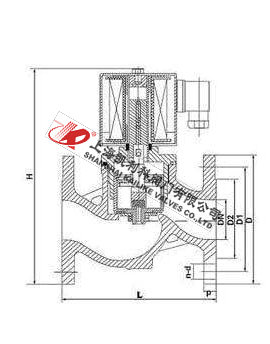

【結構圖片】
主要外形尺寸
| DN | L | H | D | D1 | D2 | b | f | n_d |
| 10 | 130 | 153 | 90 | 60 | 41 | 14 | 3 | 4-￠14 |
| 15 | 130 | 153 | 95 | 65 | 46 | 14 | 3 | 4-￠14 |
| 20 | 150 | 153 | 105 | 75 | 56 | 16 | 3 | 4-￠14 |
| 25 | 160 | 150 | 115 | 85 | 65 | 16 | 3 | 4-￠14 |
| 32 | 180 | 176 | 140 | 100 | 76 | 18 | 3 | 4-￠18 |
| 40 | 200 | 176 | 150 | 110 | 84 | 18 | 3 | 4-￠18 |
| 50 | 230 | 192 | 165 | 125 | 99 | 20 | 3 | 4-￠18 |
聲明：【ZBSF不銹鋼電磁閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的ZBSF不銹鋼電磁閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
